a.風管法測風量:
風管法測風量中風管測定斷面應選擇氣流比較均勻穩定地方,且與局部阻力的距離,測定斷面在局部阻力前時不小于3倍風管管徑長度,測定斷面在局部阻力后時不小于5倍風管長邊長度。
對于矩形風管將測定斷面分成若干個相等的小截面,盡可能接近方形,邊長應不大于200mm。測定點在小截面的中心。整個測定斷面的測點數不少于3個。

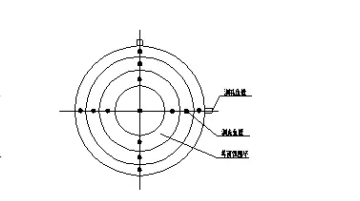

對于圓形風管將測定斷面分成若干個面積相等的同心圓環,每個圓環上設4個測點,4個測點應在相互垂直的兩條直徑上。
b. 風口法測風量:
在施工驗收規范JGJ71中規定了兩種方法:其一是對于有過濾器的風口,可根據風口形式選用與風口斷面相同的輔助風管,其長度為兩倍風口的邊長,連接于被測風口外部,在輔助風管的出口面上,最少布置6個測點,用熱球風速儀測個點風速,再用斷面平均風速乘以風口凈面積來計算風量。其二是對于有同類擴散板的風口,可根據擴散板的風量阻力曲線和實測擴散板阻力來查出風口的風量。測量?jī)x器選用美國TSI8380風量罩,性能穩定,測量精度高,操作簡便。
