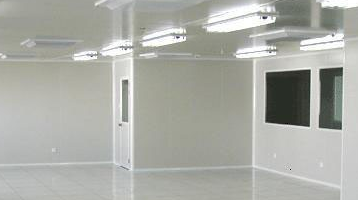

車間分為上、下兩層,下層為車間,吊頂高度3.0m。上層為管道、線路和小型設備安裝層。該區對房間的密封性、保溫性及表層光潔度要求高。圍護材料為;
a.墻體采用加強型鋼龍骨、雙面夾心彩鋼板(總厚度50mm),已砌筑外墻內面采用加強型鋼龍骨、雙面夾心彩鋼板圍護。墻體高度與吊頂上表面平,端口封平。上層各房間互通,便于安裝施工。墻面安裝大面積觀察窗。化妝品車間設計
b.天花吊頂采用加強型鋼龍骨、雙面夾心彩鋼板,為可上人吊頂,每平方米可承重活載荷不小于50G。吊頂下為實驗室,吊頂上為管道和小型設備安裝層。吊桿均采用直徑10吊桿,凡吊桿長度超過1.5m的都要設置反向支撐。
c.地面采用環氧樹脂地面。
d.墻、地之間交角采用與地面同質材料做5cm寬圓弧角過渡,墻與天花之間交角采用同于墻體同質弧角過渡。
e.門采用夾心彩鋼板門,帶觀察窗;墻面觀察窗為單層鋼化玻璃密閉型。
為有利于車間人員工作.現有車間分為3個大功能區.位于走廊左右下三側。
左側車間為:洗消間、水處理間、配料間、拆包間、調配間、灌裝間、瓶清洗消毒間;
右側車間為:洗消間、配料間、拆包間、攪拌間、內包裝間、成品倉庫;
下側車間為:外包裝間、成品倉庫。
各房間功能在各層平面圖上顯示。
設計依據:
1.《建筑工程設計文件編制深度規定》(2008版)
2.《民用建筑設計通則》GB50352-2005
3.《高層民用建筑設計防火規范》GB50045-95(2005版)
4.《全國民用建筑工程設計技術措施——建筑》(2003版)
5.《建筑給水排水設計規范》GB50015-2003(2009版)
6.《建筑設計防火規范》GB50016-2006
7.《科學實驗建筑設計規范》JGJ91-93
8.《潔凈廠房設計規范》GB50073-2013
9.《建筑裝飾工程施工及驗收規范》JGJ73-91
10.《建筑工程質量檢驗評定標準》GBJ301-88
